. UP DATE : 2005-11/12--------------------------ATLANSIA ( N.HAYASHI ) の PATENTS
Thanks for your access.
P11
|
Nobuaki Hayashi ,( H.Noble )
P.11
We have many properties genuinely original.
NO.101

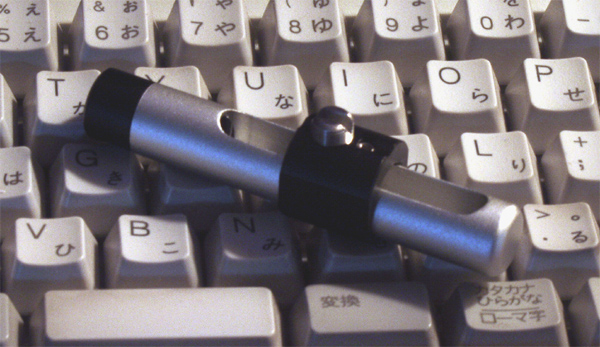

INDIVIDUAL TAILPIECE / BRIDGE " HARMONIC TRACKER " FOR BASS GUITAR
NO.101 ● 各弦独立型 TAILPIECE / BRIDGE FOR BASS GUITAR ●
ATB-15 " HARMONIC TRACKER "（ハーモニック.トラッカー）
ATB-11を一回り大きくしたもので、形はよく似ております。丸いSHAFTにRINGをSLIDEさせて、
OCTERB調整をします。弦高調整も可能です。新しい構造です。
本体とSCREWはSTAINLESS STEEL製なので素材の信頼性は抜群です。
NO.102
MONO-SHAFT FOR GUITAR NECK ADJUSTING

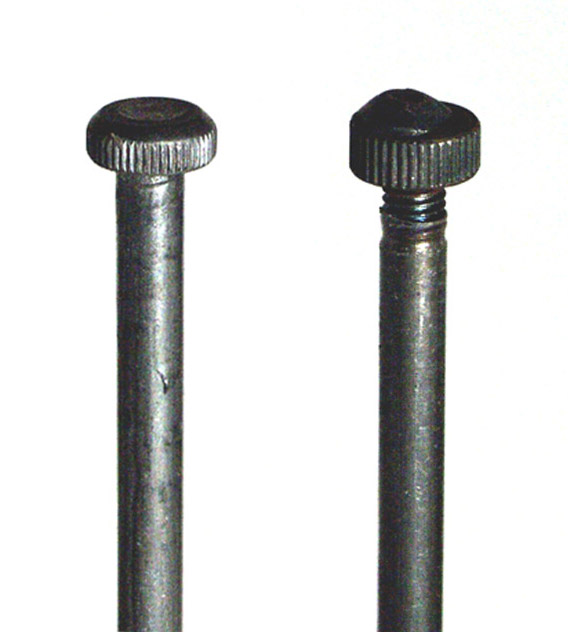

NO.102 ●冷間鍛造によるTRUSS ROD ●
MONO-SHAFT FOR GUITAR NECK ADJUSTING
本品は冷間鍛造により、頭（STOP部分）とSHAFTの部分を一体成型したものである。
従来(写真右）はSTOP部分とSHAFT部分を別々に製作し、ネジ加工を施した後、結合し、溶接していた。
その為、溶接部分で結合が外れたり、ネジ加工部分が細くなっている為、その部分から千切れたりの
トラブルがあった。本品はそのような問題を解決し、生産コスト,製作期間も大幅に
短縮。製作には、鍛造用の金型(HEADER）が必要になる。既に、数十万本の実績あり。トラブルゼロ！
NO.103

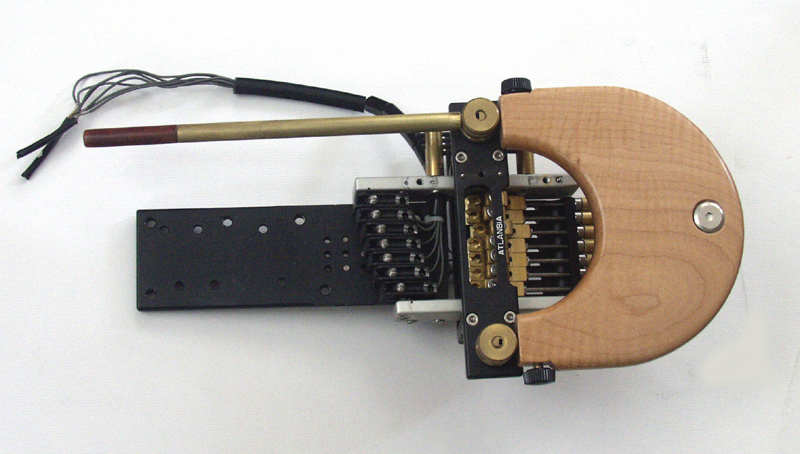

TREMOLO SYSTEM FOR NEW CONCEPT 7ST GUITAR "SEVEN SPIRIT"
NO.103 ● TREMOLO SYSTEM FOR NEW CONCEPT 7ST GUITAR ●参考掲載です。
“ SEVEN SPIRIT ”TREMOLO SYSTEM
高音側と低音側のあおり量を変え、低域に於いてのTREMOLOの利き過ぎを是正。
また、ARMING時、和音が乱れないように、各弦調整機能付き。支点が磨耗した場合は交換可能。
SPRING調整は工具無しで可能。弦PITCH可変式。TUNER付き。SUPPORTERは取り外し可能。ARMINGがとても軽いです。
（右画像は一部のPARTS外してあり。）P6NO.75 一部改造。
NO.104

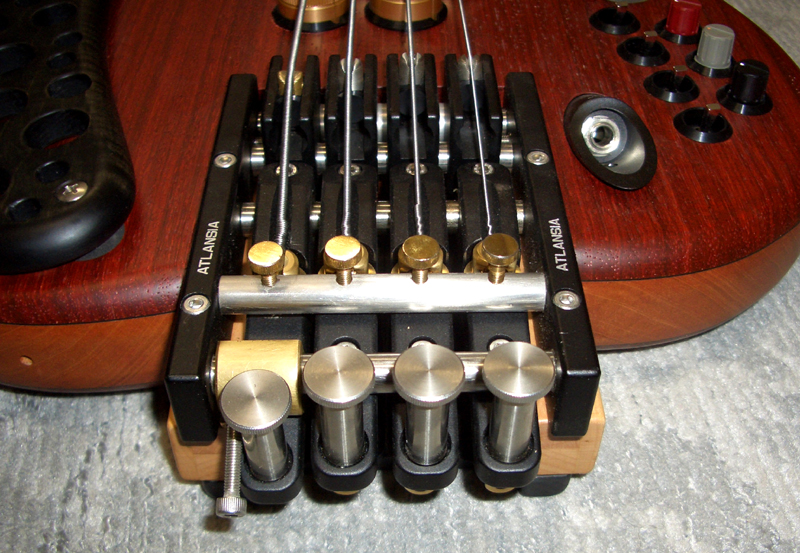

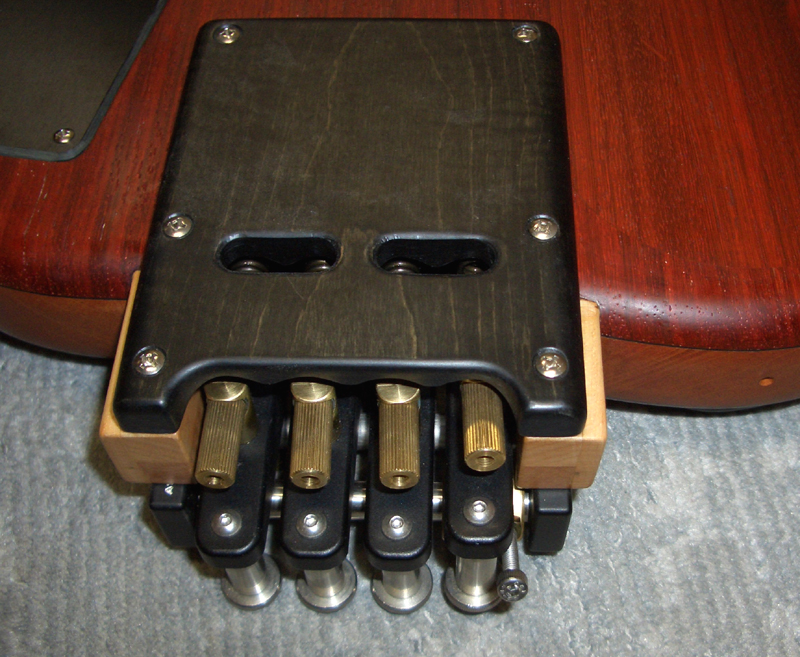

FOR NEW CONCEPT BASS TAILPIECE" SPIRIT " WITH BENDER 1ST-8ST BASS TAILPIECE
It is possible to set D-tuner.
NO.104
" SPIRIT " FOR BASS
1ST-8ST BASS TAILPIECE

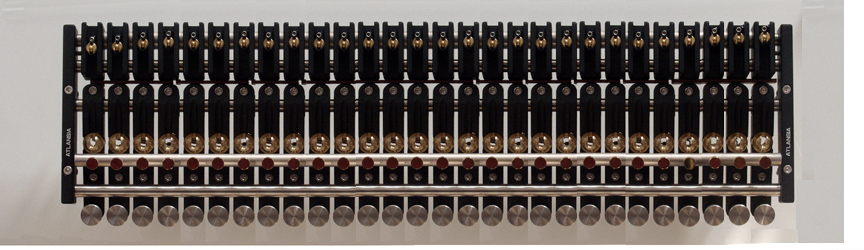

●こんなことも可能（参考加工画像）
It is possible to make like this picture for many strings.
NO.105
TAILPIECE FOR 6 STRING BASS " ELFORB "
NO.105 TAILPIECE FOR 6 STRING BASS
ATB-22 " EL" FOR 6 STRING BASS
ISHIGUCHI MOEL用に開発したものです。モチーフが独立しておりますので、何弦用にも対応できます。
弦のフック位置は2箇所あり、弦長に合わせて選択、テンション調整も可能です。
A2017P製。
NO.106
ELBO PAD FOR EASY PLAY " ELPAD "
NO.106 ELBO PAD FOR GUITARIST
“ ELBO PAD FOR EASY PLAY ”

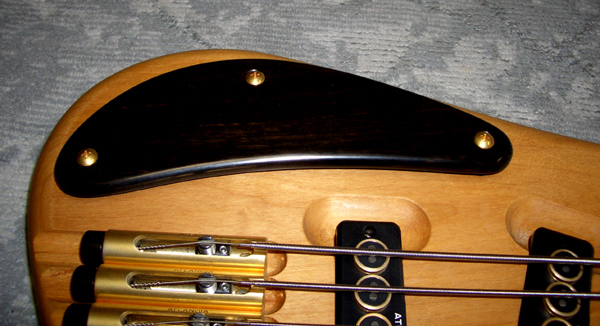

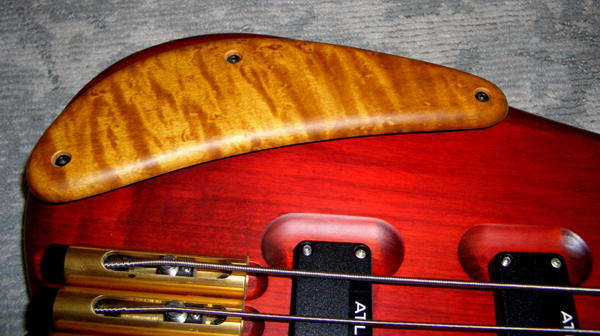

右の画像はPENTAGONE BASS、とPEGASUS BASSに装着したものです。
演奏STYLEによりとても有効と考えDESIGNしてみました。
高さと角度が調整、設定できます。より人間工学的と思います。
NO.107
" SLIMECK "
NO.107 STEALTH NECK
SLIM NECK" SLIMECK "
軽量でCOMPACTで、しかも機能を損なわないHEAD SHAPEを色々思案していて辿り着いたのがSTEALTHのNECKだ。
それは森林資源の有効利用で、省資源に繋がっていた。トラディショナルなNECK1本分の板材から2本分のSTEALTH NECKが取れるのだ。
また、直線的デザインは生産効率もよいので省エネルギーとも言える。つまり、環境に配慮した人間工学デザインなのだ。
NO.108

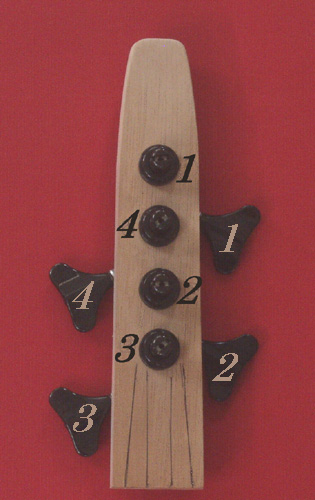

" COMPACT HEAD "
NO.108 NEW WINDER SETTING POSITION FOR STEALTH BASS
" COMPACT HEAD " I am a cute small face. “小顔”
飛び出し感の少ないWINDERの取り付け法。従来のものに比べて更にHEADがCOMPACTになり、
持ち回しがよくなりました。HEADから出っ張っているのはツマミの部分のみで、SHAFTの部分は見えません。
NO.109
" ALUMINUM SPACER "
NO.109 SPACER FOR FRET SLIT CUTTING MACHINE
“ALUMINUM SPACER ”
FRETを指板にINSERTする為の溝を切る機械があります。
その機械にはFRETの溝位置に合わせたSLIT CUTTERを所定の位置に固定する為にSPACERなるものを
CUTTER間にSETします。そのSPACERの材質はSTEEL製★が常識でしたが、アルミ製に変えてみました。
これですと、重量も軽く、回転バランスが取りやすいなど、製造COSTは1/5位になり、いいことずくめでした。
材質を変えるだけなので、単純な発想かもしれませんが、機械設計やさんの発想ではアルミは衝撃に弱く、
考えられないことのようでしたが、実際、使ってみると何の問題もないことが分かりました。
世の中には、このように立場の違う人の視点で発想を変え、予想外の結果が出ることが意外とあるものですね。
このSPACERは加工した旋盤屋さんの売り込みで、瞬く間に松本地方のGUITAR MAKERに広まり、今ではあたりまえのこととなりました。
微力ですが、結果的には楽器生産に貢献出来たと自負しております。
今から30年ほど前のことになります。
★STEEL製は平面研磨盤により高精度（1000分の1mm台）の製作が可能です。一方アルミ製は通常の旋盤で100分の1mm台でしょうか、、、。
（因みにFRETTINGに1000分台は必要ないようです。）
NO.110
" NEW CONTROL HOLDER "

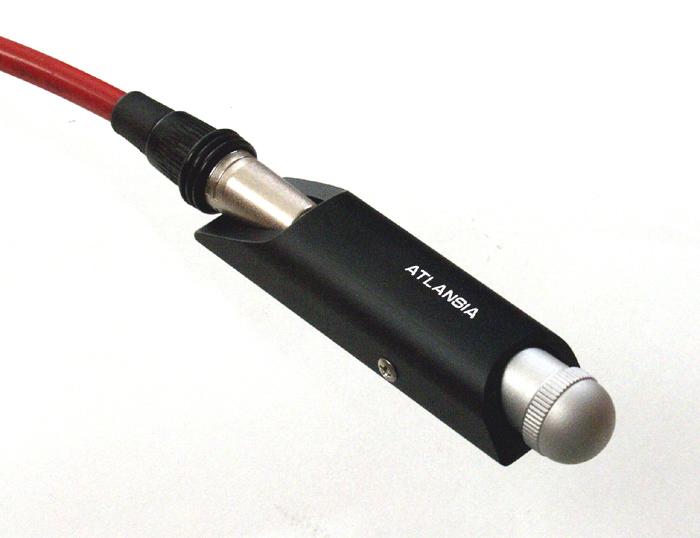

NO.110 NEW VOLUME CONTROL HOLDER WITH JACK
" NEW CONTROL HOLDER "
本案の狙いはCONTROL機能を最小限にし、コンパクトなケースに電装部を収納することにより、
従来のようなCONTROL CAVITYのないBODY DESIGNを発想し、
新たな演奏性向上と機能性を模索するものであります。取り付け位置の自由度に期待が持てそうです。取り付け角度可変。アルミ製。
イラスト掲載(2005-10/27)
製作完了、画像掲載させて頂きます。。(2005-11/12)
P.11
We have many properties genuinely original.
P.12 NEXT PAGE
P.10 PREVIOUS PAGE
PATENT TOP PAGE
The flowing water does not know the stagnation. N.Hayashi
Please expect at the next time.
If you would like to make use of
these designs, please feel free to contact us.
We invite all inquiries and
will reply as soon as possible.
●上記事件使用ご希望の方はご一報下さい。●
〒399-0033
長野県松本市笹賀5882-2 アトランシア有限会社
TEL:0263-25-2389
FAX:0263-25-6644
EML:ATLANSIA
